کارآموزی شرکت پتروشیمی شیراز

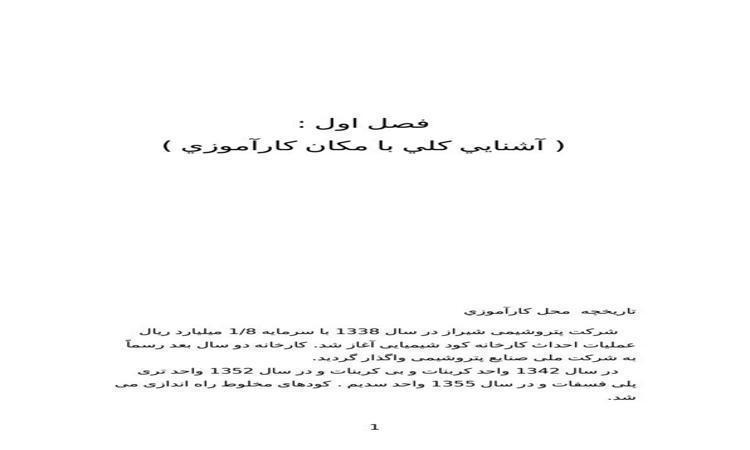

فصل اول :
( آشنايي كلي با مكان كارآموزي )

تاريخچه محل كارآموزي
شرکت پتروشیمی شیراز در سال 1338 با سرمایه 1/8 میلیارد ریال عملیات احداث کارخانه کود شیمیایی آغاز شد. کارخانه دو سال بعد رسماً به شرکت ملی صنایع پتروشیمی واگذار گردید.
در سال 1342 واحد کربنات و بی کربنات و در سال 1352 واحد تری پلی فسفات و در سال 1355 واحد سدیم . کودهای مخلوط راه اندازی می شد.
– مجتمع پتروشیمی شیراز دارای سه منطقه می باشد
واحدهای منطقه (1) به قرار زیر می باشد:
1. گاز آمونیاک
2. اسید نتیریک
3. اوره
4. نیترات آمونیوم
5. واحد سوادش شامل الف- کربنات سدیم، ب- جوش شیرین
6. Utility
الف- آب ب- بخار ج- برق د- هوای فشرده.
منطقه 2: در سال 1355 مقدمات با مشارکت 11 اروپایی شروع شد. جهت انجام نصب مکانیکی با یک شرکت کره ای به نام د شینوا قرار داد منعقد شد و تمام کارکنان این شرکت خارجی بودند تا اینکه با شروع انقلاب به یکباره کارخانه را ترک و تمام قراردادها باطل گردید. درسال 1359 مدیریت این پروژه به وزارت نفت واگذار گردید تا اینکه در سال 1364 به بهره برداری رسید. واحدهای منطقه 2 شامل واحد اوره، واحد اسید نیتریک، واحد نیترات آمونیوم، واحد آمونیاک نیروگاه و آب می باشد.

واحدهای بهره برداری منطقه 3 به قرار زیر می باشد:
1) واحد کلر آلکانی شامل کلر- سودسوزآور. آب ژاول و اسید کلریدریک و پرکلرینی می باشد.
2) واحد متانون
که در سال 1369 راه اندازی شد و ظرفیت آن 250 تن در روز می باشد.
3) واحد آرگون که در سال 1373 به بهره برداری رسید و مورد استفاده آن در جوشکاری می باشد ظرفیت آن 15 تن در روز می باشد.

نمودار سازماني محل كارآموزي

نوع محصولات توليدي يا خدماتي
واحدهای منطقه (1) به قرار زیر می باشد:
1- گاز آمونیاک
2- اسید نتیریک
3- اوره
4- نیترات آمونیوم
5- واحد سوادش شامل
الف- کربنات سدیم، ب- جوش شیرین
6- Utility
الف- آب ب- بخار ج- برق د- هوای فشرده.

واحدهای منطقه 2 شامل
واحد اوره،
واحد اسید نیتریک،
واحد نیترات آمونیوم،
واحد آمونیاک نیروگاه و آب می باشد.
واحدهای بهره برداری منطقه 3 به قرار زیر می باشد:
1- واحد کلر آلکانی شامل کلر- سودسوزآور. آب ژاول و اسید کلریدریک و پرکلرینی می باشد.
2- واحد متانون
که در سال 1369 راه اندازی شد و ظرفیت آن 250 تن در روز می باشد.
3- واحد آرگون که در سال 1373 به بهره برداری رسید و مورد استفاده آن در جوشکاری می باشد ظرفیت آن 15 تن در روز می باشد.
شرح مختصري از فرآيند توليد يا خدمات
الف ) واحدهای کود شیمیایی :
این کارخانه در سال 1342 بهره برداری از آن آغاز گردیده ، خوراک اصلی آن گاز طبیعی است که از بید بلند آغاجاری تامین می گردد.
مراحلی را که می بایست این گاز طی نماید تا اینکه کود شیمیایی اوره و نیترات آمونیوم تولید گردد بشرح زیر می باشد :
1-اندازه گیری گاز و تنظیم فشار
2-گوگرد زدایی : که در مجاورت کاتالیزور های اکسید روی و کبالت مولیبدن ، انجام می گیرد.
3-تبدیل گاز و تزریق هوا : که شامل سه مرحله میباشد :
مرحله اول ریفورمینگ با بخار آب در مجاورت کاتالیزور اکسید نیکل
مرحله دوم ترکیب با هوا در مجاورت کاتالیزور اکسید نیکل
مرحل سوم تبدیل گازCO به CO2 در مجاورت کاتالیزور اکسید آهن
4-تصفیه گاز سنتز : در این قسمت گازهای CO وco2 بترتیب توسط محلولهای کوپروآمونیکال و منو اتانول آمین جدا می شود و گاز سنتز که مخلوطی از گازهای هیدروژن و ازت است باقی می ماند .
5-تراکم گاز سنتز : گاز ازت و هیدروژن که به نسبت حجمی یک به سه می باشد تا 600 – 550 اتمسفر فشرده شده به راکتور آمونیاک انتقال داده می شود و شرایط 380 درجه سانتیگراد حرارت آمونیاک تولید میگردد. ظرفیت اسمی واحد 36600 تن آمونیاک 99.8 % در سال میباشد که در واحهای اوره ، اسید نیتریک ، نیترات آمونیم ،سودااش و تهیه کودهای مخلوط مورد استفاده قرار می گیرد .
6-اوره سازی : گاز انیدریک کربنیک و آمونیاک هر کدام جداگانه تا 190 اتمسفر فشرده شده و در راکتور اوره در درجه حرارت 190 درجه سانتیگراد تبدیل به اوره می شود . ظرفیت اسمی این واحد 40000 تن در سال اوره 46 % ازت می باشد که در کشاورزی مورد استفاده قرار می گیرد .
7-اسید نیتریک سازی : تولید اسید نیتریک در سه مرحله انجام می گیرد :
مرحله اول مخلوط کردن آمونیاک با ده قسمت هوا و سوزاندن آن در مجاورت کاتالیست پلاتین با 5 % رودیم.
مرحله دوم اکسیداسیون گاز NOتولید شده از سوختن آمونیاک در اکسیدهای خنک و تبدیل آن به NO2
مرحله سوم در برجهای جذب NO2 با آب تولید اسید نیتریک با غلظت 53 %� می نماید . ظرفیت اسمی این واحد 45000 تن در سال می باشد .
8-نیترات آمونیوم : در نتیجه ترکیب آمونیاک و اسید نیتریک ، نیترات آمونیوم تولید میگردد که پس از عبور از تغلیظ کن ها غلظت آن 96 % بالا رفته که پس از مخلوط شدن با گرد سنگ آهک و عبور از گرانالاتور (غربال) خشک کن ، دانه دانه شده به انبار منتقل میگردد ظرفیت اسمی این واحد حدود 40000 تن در سال نیترات آمونیوم 26 % ازت میباشدکه درکشاورزی مصرف میگردد .
ب ) واحدهای تصفیه اسید فسفریک STPP ( سدیم تری پلی فسفات ) و کودهای مخلوط :
این کارخانه که در سال 1354 بهره برداری از آن آغاز گردید شامل قسمتهای زیر میباشد :
1– واحد تصفیه فسفریک : در این قسمت اسید فسفریک ناخالص توسط حلالی به نام ایزوپروپیل اتر در چهار مرحله به رتیب زیر تصفیه می شود :
مرحله شستشو با اسید
مرحله آزاد سازی اسید
مرحله استخراج
مرحله آزاد سازی حلال
2 – واحد STPP ( سدیم تری پلی فسفات ) : کار این واحد تهیه سدیم تری پلی فسفات است که از ترکیب اسید فسفریک تصفیه شده با کربنات سدیم بدست می آید و در صنایع پودرهای پاک کننده استفاده می شود و تولید سالیانه آن 30000 تن می باشد .
3 – واحد کودهای مخلوط NPK و DAP : کود مخلوط NPK از ترکیب اوره اسید فسفریک پس مانده از تصفیه اسید با آمونیاک بدست می آید و تولید سالیانه آن 20000 تن می باشد .
ج ) آب و برق و بخار :
آب مورد نیاز مجتمع از سد درودزن تامین می گردد که برای مصرف کمبود برجهای خنک کننده ، آب دیگهای بخار و آشامیدنی مورد استفاده قرار می گیرد پنج عدد بویلر تولید بخار موجود است که بخار با حداکثر فشار KG/CM2 40 تولید میکند برای به گردش در آوردن توربین ژنراتورهای برق و مقداری هم در فشارهای پایین برای مصرف مبدلهای حرارتی ، تعداد 3 عدد می باشد که قدرت هر کدام حداکثر 470 کیلو وات در ساعت که برق مورد نیاز مجتمع را تامین مینماید .
د ) واحد سوداش :
قرار داد واحد سودااش در سال 1968 بین شرکت ملی صنایع پتروشیمی ایران و شرکت رومانی به نام Romanian Export منعقد شده و بهره برداری از این واحد در سال 1972-1973 آغاز گردید ، ظرفیت اسمی برای تولید کربنات و بی کربنات دو سود 180 تن در روز که اخیرا” تا 220 تن عملا” افزایش یافته است . مصرف عمده کربنات و بی کربنات دوسود در صنایع شیشه سازی ، کاغذ سازی ، چرم سازی ، ذوب آهن ، پالایش وحفاری ، سیمان سازی ، مقوا سازی ، قند سازی و نساجی می باشد . و بی کربنات در صنایع مورد مصرف دارد .

تولید سودااش به روش SOLVAY انجام می گیرد که خوراک واحد سنگ آهک و نمک طعام می باشد . واحد سودااش از قسمتهای زیر تشکیل یافته است :
1.کوره ها :
این قسمت دارای سه کوره عمودی است که یکی از آنها همواره به صورت رزرو نگهداری می شود در اثر تکلیس سنگ آهک از بالای کوره گاز CO2 و از پایین آن آهک خارج می گردد .
CaCO3=CO2+CaO-Q
این واکنش گرماگیر بوده و گرمای لازم توسط گاز طبیعی تامین می گردد ،کوره دارای 36 مشعل جانبی و یک مشعل مرکزی است ،آهک خروجی ضمن تماس با هوای سرد که جهت احتراق توسط دمنده وارد کوره می شود سرد گردیده وبه قسمت شیر آهک سازی هدایت می شود .غلظت گاز CO2 خروجی 28 % بوده که با اضافه کردن گاز CO2 که از واحد گاز تامین می گردد و به میزان 40-36 رسانده می شود (که اگر گاز CO2 از طرح تامین شود غلظت آن به 60%-55% می رسد 0)
2.واحد انحلال و تصفیه نمک :
نمک طعام مصرفی این واحد از دریاچه مهارلو تامین گردیده و آب ضمن عبور از لایه های نمک در مخزن اشباع شده و غلظت ان به gr/lit 310 می رسد .
محلول آب نمک :
محلول آب نمک تهیه شده همراه با یونهای فلزی Mg2+ و Ca2+ می باشد که لازم است حذف گردند . برای این منظور از کربنات کلسیم و منیزیم در املاح کلرور و سولفات و از شیر آهک برای رسوب کاتیون های کلسیم و منیزیم در املاح بی کربنات و کربنات استفاده می شود .
Ca(OH2)+MgCO3=CaCO3+Mg(OH2)
Na2CO3+MgSO4=MgCO3+Na2SO4
