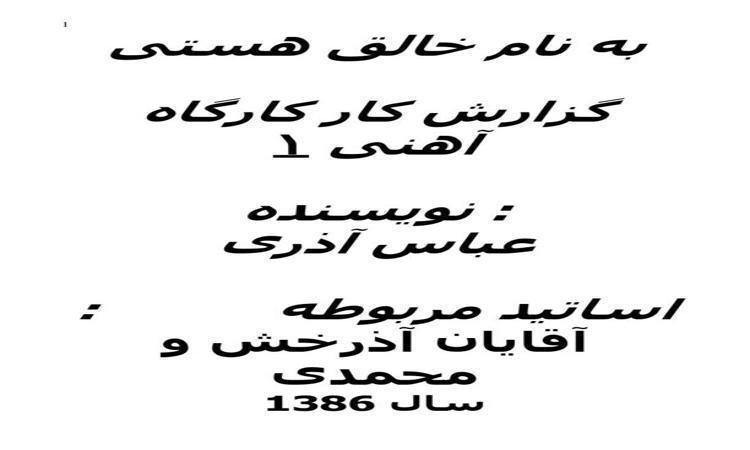

به نام خالق هستی

گزارش کار کارگاه آهنی ۱

نویسنده :
عباس آذری

: اساتید مربوطه
آقایان آذرخش و محمدی
سال 1386
فهرست
عنوان صفحه
مقدمه …………………………………………………………….3
مواد قالبگیری و افزودنی ها ……………………………………4
کوره ها و ذوب فلزات……………………………………………15
سیستم را گاهی ، تغذیه و مبرد……………………………..30
گزارش 1 ( مذاب ریزی وزنه )………………………………….46
گزارش2 ( مذاب ریزی مدل صفحه ای)……………..………. 50
گزارش 3 ( مذاب ریز ی بوش )……………………………….53 گزارش 4 ( مذاب ریز ی قطعه صنعتی )…………………….57
برسی عیوب ناشی از ماسه داغی………………………….60
بررسی کامل حفره های گازی و انقباضی …………………61

مقدمه
چدن ها و فولادها از روی درصد کربن مشخص می شوند. بیشتر از 1/2 درصد کربن چدن نام دارد و کمتر از 1/2 درصد کربن فولاد نام دارد.
هر چه درصد کربن در چدنها بیشتر باشد پایدار کردن آن نیز بیشتر می شود. انواع چدن هایی که استفاده می شود عبارتند از : خاکستری ، نشکن ، مالی بل و سفید . ویژگیهای چدن نسبت به فولاد را می توان به این شکل بیان کرد: نقطه ذوب پایین نسبت به فولاد، خواص مکانیکی مختلف ، سیالیت خوب به دلیل وجود گرافیت آزاد در چدن ها و عدم نیاز به تغذیه درمواردی که انقباض به دلیل انبساط گرافیت چدن کم است. چدن ها دارای اجزا یوتکتیک کمتر و گرافیت کمترو نتیجتا مقاومت بالا به دلیل اینکه در چدنهای هیپو یو تکتیک گرافیت ها درشتر به وجود می آید که چدن را نرم و ضعیف می کند. همان طور که می دانید آلیاژ های آهنی را می توان در یک سیستم آلیاژی دو تایی برای فولاد ها و نیز با اضافه شدن سیلیسیم بیشتر یک سیستم سه تایی برای چدن ها تعریف کرد.

(( مواد قالب و افزودنی ها ))
مواد قالبگیری را می توان به دو گروه زیر تقسیم بندی کرد :
1- مواد قالبگیری موقت یا مصرفی
2- مواد قالبگیری دائمی
ما در این گزارش به بررسی مواد قالبگیری موقت می پردازیم .
موارد مورد بحث در باره این مواد می توانند از نظر ترکیب شیمیایی
خواص فیزیکی و خواص فیزیکی – مکانیکی این مواد باشد.
ماسه
یکی از مهمترین مواد مورد مصرف در قالبگیری موقت قطعات ماسه است. ما می توانیم با استفاده از ماسه قالبهایی با ظرفیت کمتر از یک کیلو تا چند تن را با نوجه به روش قالبگیری تولید کنیم. نصبت ماسه با فلز متفاوت است مانند: 10به 1 می تواند با توجه به قطعه و ر.ش قالبگیری مورد استفاده قرار گیرد . در نقاط مختاف دنیا محل هایی وجود دارد که ماسه با انواع مختلف در آنجا تجمع پیدا کرده است که این محلها را معادن طبیعی ماسه گفته می شود که در نقاط مختلف ماسه با اشکال و اندازه های مختلف یافت می شود.ماسه می تواند به اشکالی مانند گرد، گوشه دار و مخلوطی از هر دو یافت شود.
اندازه یا مش ماسه نیز می تواند متفاوت باشد در ریخته گری آهنی اگر مش ماسه باید کم باشد به دلیل اینکه هرچه مش پایین تر باشد استحکام قالب نیز بالا می رود.
اشکال ماسه نیز اثرات متفاوتی بر روی قالب دارد. اگر ماسه گرد باشد استحکام کم می شود و نفوز گاز افزایش می یابد اما اگر ماسه گوشه دار وتیز باشد استحکام قالب بالا می رود اما نفوذ گاز کم می شود و موجب ایجاد مک در قطعه می شود.
ماسه های ریخته گری عمدتأ از اکسید سیلیسیم و میکاوفلداسپار تشکیل شده اند. ماسه با کیفیت بالا برای ماهیچه ها و قالب های با دقت بالا قرار دارند و در جایی که خواص بی نظیر اینگونه مواد مورد نیاز است
به کار می روند. ماسه های ویژه عبارتند از :
)ZrSiO21- زیرکن (
)FeCr2O42- کرومیت (

)Mg – Fe) 2SiO23- اولین

)FeAl5Si2O12.OH4- استائورولیت (

سیلیس بعد از اکسیژن فراوانترین عنصر در طبیعت است. سیلیس به دو صورت ) که سیلیس می نامند و تبلور بنیان اولیه سیلیکاتها SiO2 اکسید (
) در تشکیل کانیها شرکت دارد.SiO4

خواص فیزیکی ماسه Green strenath
1-استحکام تر
پس از افزودن رطوبت به ماسه ماسه تر حاصل می شود.این مقدار رطوبتی که ما می افزاییم باید به طور دقیق افزئده شود تا به تواند انتظاراتی که از ماسه می رود را برابرده کند . ماسه تر باید علاوه بر دارا بودن استحکام کافی باید از شکل پذیری مناسبی برخوردارد باشد تا مابعد از خارج کردن مدل از درون قالب از خود استحکام بالا نشان دهد
همان طور که گفته شد رطوبت و مقدار چسبندگی باید به طور دقیق کنترل شودچون اگر رطوبت از یک درصد مشخص ( 6%) افزایش یابد می تواند باعث کاهش خواص مکانیکی ماسه شود. استحکام تر یک قالب به عوامل مختلفی چون میزان رطوبت ، مقدار چسب،شکل و اندازه و عدد ریزی ماسه بستگی دارد. در نمودار زیر تا ثیر رطوبت را بر استحکام مکانیکی مشاهده کرد.

استحکام استحکام استحکام فشاری
استحکام کششی

استحکام برشی
در صد رطوبت
7 % 6% 5%
2- )استحکام خشک)Dry strength
ما هنگامی به اهمیت استحکام خشک ماسه پی می بریم که مذاب درون قالب ریخته شده و ماسه به دلیل تماس با مذاب تمام رطوبت خود را از دست می دهد و اگر نتواند استحکام خود را به اندازه کافی برای مقاومت در برای مقاومت در برابر فرسایش و نیز استحکام کافی در برابر فشار متا استاتیکی مذاب را داشته باشد باعث می شود که قالب اندازه و ابعاد خود را از دست دهد و ما قطعه خود را با اندازه های دقیق نمی توانیم ریخته گری کنیم و باعث کاهش راندمان ریخته گری می شود.
اما مامی توانیم با کنترل وافزایش رطوبت استحکام خشک ماسه را به اندازه کافی اغزایش بدهیم تا با مشکلا ت گفته شده برخورد نکنیم.

استحکام

در صد رطوبت 7 % 6% 5%

3-( نفوذ پذیری )permeability
ما در قالبگیری با مشکلاتی با معایبی به نام مک های گازی یا حفره روبرو می شویم که این معایب می توانند از بخار شدن رطوبت ماسه و یا تولید گاز کردن مواد دیگر قالب بوجود بیاید . هنگامی که این بخارات و گازها تولید می شود نیاز به راهی برای خروج دارند و اگر نفوذ ماسه کم باشد این گازها در قالب حبس شده و تولید عیب های گفته شده می کند .
ما می توانیم با اظافه کردن مقدار مشخصی از رطوبت ( 7%) نفوذ پذیری ماسه را افزایش بدهیم اما باید این مقدار به طور دقیق کنترل شود و گرنه با کاهش رطوبت نفوذ پذیری کاهش می یابدو اگر این مقدار بیشتر از مقدار مورد نظر باشدباعث می شود چسبندگی ماسه افزایش یابد و راه خروج گازها بسته شود و مشکلاتی در تولید قطعات پیش آید.
4- )قابلیت شکل پذیری )flow ability
ماسه مورد استفاده ما در قالبگیری با ید قابلیت شکل پذیری کافی و متناسب با فرایند ریخته گری داشته باشد. ما می توانیم این مقدار را با افزایش کمی رطوبت به ماسه و افزایش چسبندگی این خصوصیت را در ماسه ایجاد کرد تا محفظه قالب مورد نظر را با دقت ابعادی بالا درست کردماسه تحت تا ثیر نیروی وارد به هنگام قالبگیری ، راحت تر شکل موردنظر را قبول کند. هر قدر حرکت ذرات ماسه بر روی یکدیگر به واسطه عواملی مثل فشار یا لرزش آسانتر صورت می گیرد.

از خواص فیزیکی دیگر ماسه می توان به چند مورد زیر نیز اشاره کرد:
)Thermal stability5- پایداری حرارتی (
)Refractoriness6- دیرگدازی (
7- تولید با سطح نهایی خوب
8- قابلیت فروریختن و متلاشی شدن( بعد از مذاب ریزی)
9- قابلیت استفاده مجدد

اجزاء مخلوط ماسه قالبگیری
از موادی که در مخلوط با ماسه در قالبگیری استفاده می شودکه به نام افزودنی ها معروف هستند می توانیم به انواع چسب ها اشاره کرد که باعث چسبندگی و اتصال ذرات ماسه می شود. مواد دیگری نیز برای تکمیل کار و گاهی کسب خواص ویژه مانند صافی سطح، استحکام و ……
به مخلوط اضافه می شود.
)type of binder انواع چسب ها (
)organic چسب ها را می توان از نظر ماهیت به دو دسته چسبهای آلی(
)تقسیم بندی کرد.in organicو چسب های غیر آلی (
اگر چسب مورد استفاده در قالبگیری خصوصیات زیر را دارا باشد می توان گفت این یک چسب مناسب است.
1- در هر دو حالت ماسه ( تر و خشک ) باید استحکام کافی داشته باشد.
2- باید بتواند با بالا بردن شکل پذیری ماسه تمامی قسمت های مدل را به خود بگیرد.
3- چسب مورد استفاده در قالبگیری نباید کمترین چسبندگی به سطوح مدل و جعبه ماهیچه را داشته باشد.
4- حداقل تولید گاز به هنگام تماس با مذاب
5- دیرگدازی ماسه را پایین نیاورد تا با ماسه سوزی مواجه نشویم
6- از نظر تولید گازهای آلوده و مضر درپایین ترین در صد باشد.
7- اقتصادی بودن
چسب های آلی را می توان به سه گروه اصلی تقسیم کرد:
)Resin 1- صمغ ها(
